罗茨泵的工作原理

兴东高温油泵 发布时间:2019-07-10

       罗茨泵是一种无内压缩的真空泵,通常压缩比很低,故高、中真空泵需要前级泵。

靠泵腔内一对叶形转子同步、反向旋转的推压作用来移动气体而实现抽气的真空泵

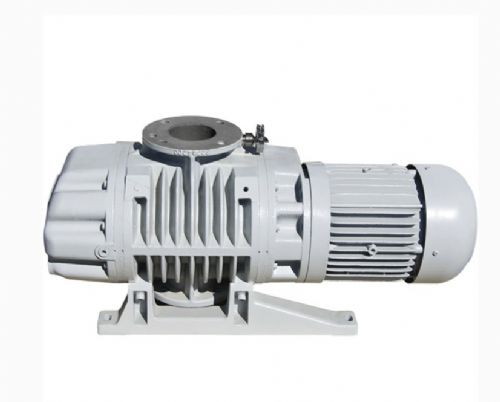

罗茨真空泵是指具有一对同步高速旋转的鞋底形转子的机械真空泵,此泵不可以单独抽气,前级需配油封、水环等可直排大气。

它的结构和工作原理与罗茨鼓风机相似,工作时其吸气口与被抽真空容器或真空系统主抽泵相接。这种真空泵的转子与转子之间、转子与泵壳之间互不接触,间隙一般为0.10.8毫米;不需要用油润滑。转子型线有圆弧线、渐开线和摆线等。渐开线转子泵的容积,加工精度易于,故转子型线多用渐开线型。罗茨真空泵的转速可高达34504100/分;抽气速率为3010000/秒(1=10-33);   真空:单级为6.5×102帕,双级为1×103帕。

罗茨泵的   真空除取决于泵本身结构和制造精度外,还取决于前级泵的   真空。为了提高泵的   真空度,可将罗茨泵串联使用。罗茨泵的工作原理与罗茨鼓风机相似。由于转子的不断旋转,被抽气体从进气口吸入到转子与泵壳之间的空间v0内,再经排气口排出。由于吸气后v0空间是全封闭状态,所以,在泵腔内气体没有压缩和膨胀。 但当转子顶部转过排气口边缘,v0空间与排气侧相通时,由于排气侧气体压强较高,则有一部分气体返冲到空间v0中去,使气体压强突然。当转子继续转动时,气体排出泵外。罗茨泵在泵腔内,有二个“8”字形的转子相互垂直地安装在一对平行轴上,由传动比为1的一对齿轮带动作彼此反向的同步旋转的运动。在转子之间,转子与泵壳内壁之间,保持有一段的间隙,可以实现高转速运行。

罗茨真空泵的特点是:启动快,耗功少,运转维护费用低,抽速大、,对被抽气体中所含的少量水蒸汽和灰尘不敏感,在1001帕压力范围内有较大抽气速率,能排除突然放出的气体。这个压力范围恰好处于油封式机械真空泵与扩散泵之间。因此,它常被串联在扩散泵与油封式机械真空泵之间,用来提高中间压力范围的抽气量。这时它又称为机械增压泵。



罗茨真空泵广泛用于真空冶金中的冶炼、脱气、轧制,以及化工、食品、医药工业中的真空蒸馏、真空浓缩和真空干燥等方面。真空泵配件为用于真空泵噪声治理的,真空泵消音器。
